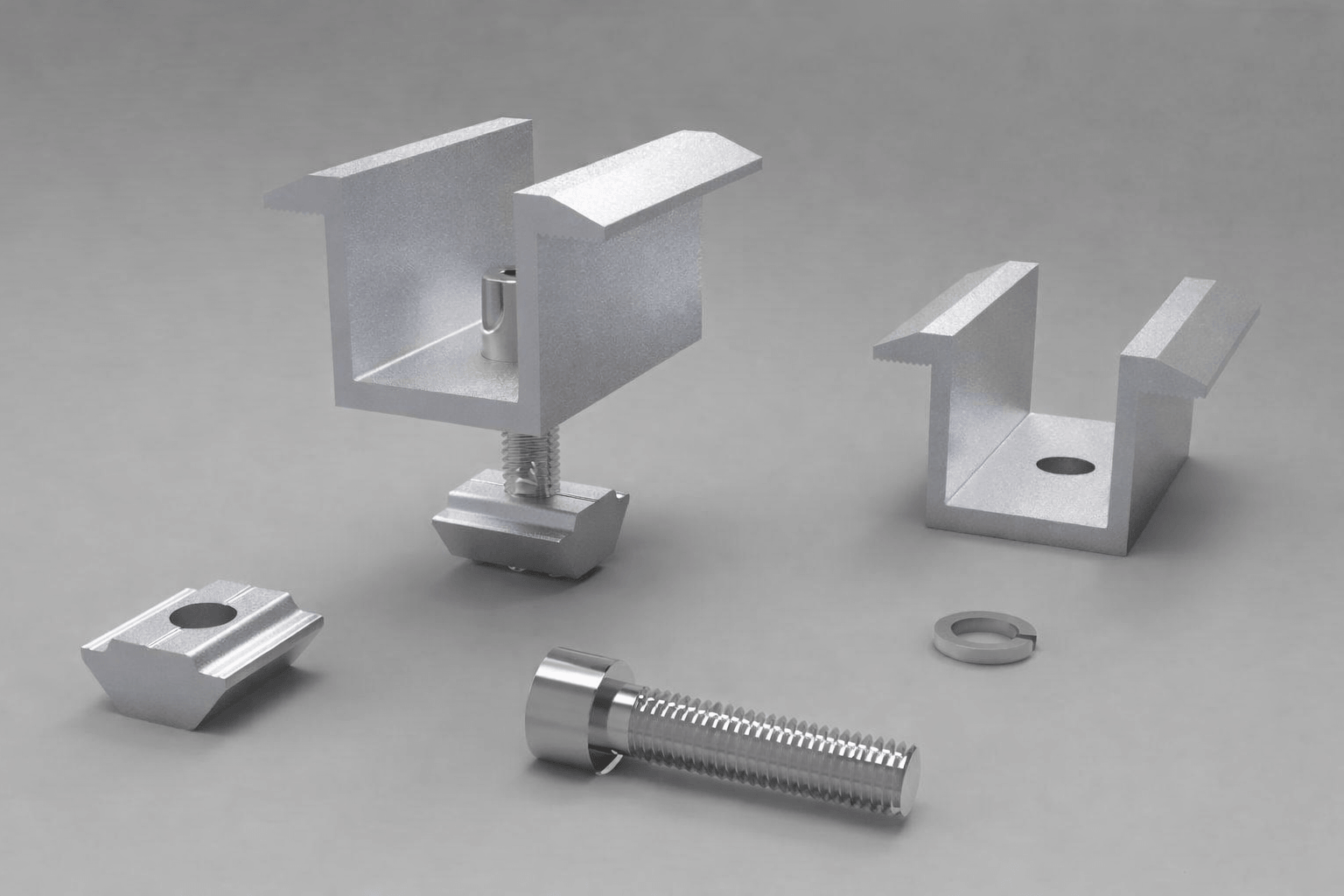

Kẹp Giữa

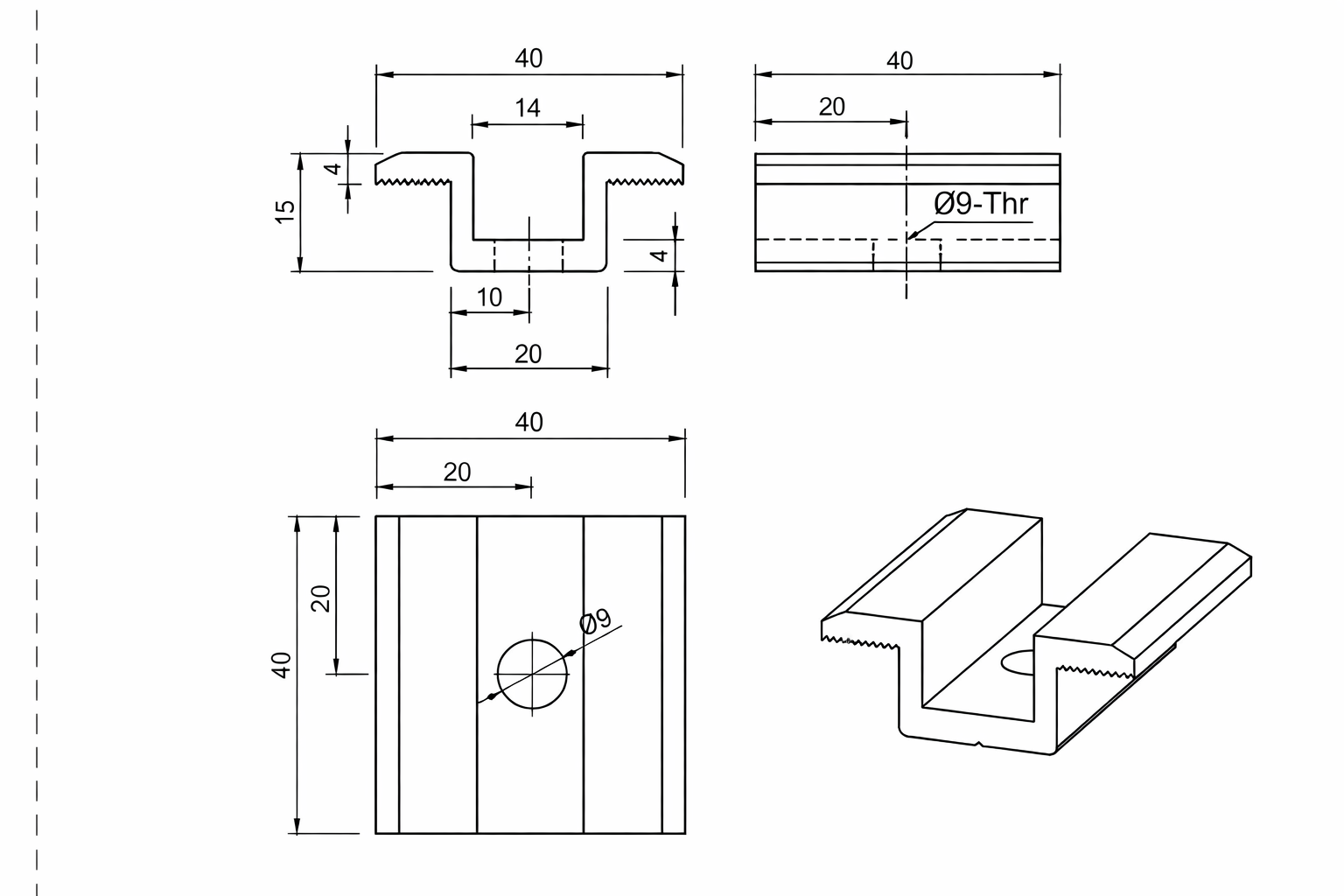

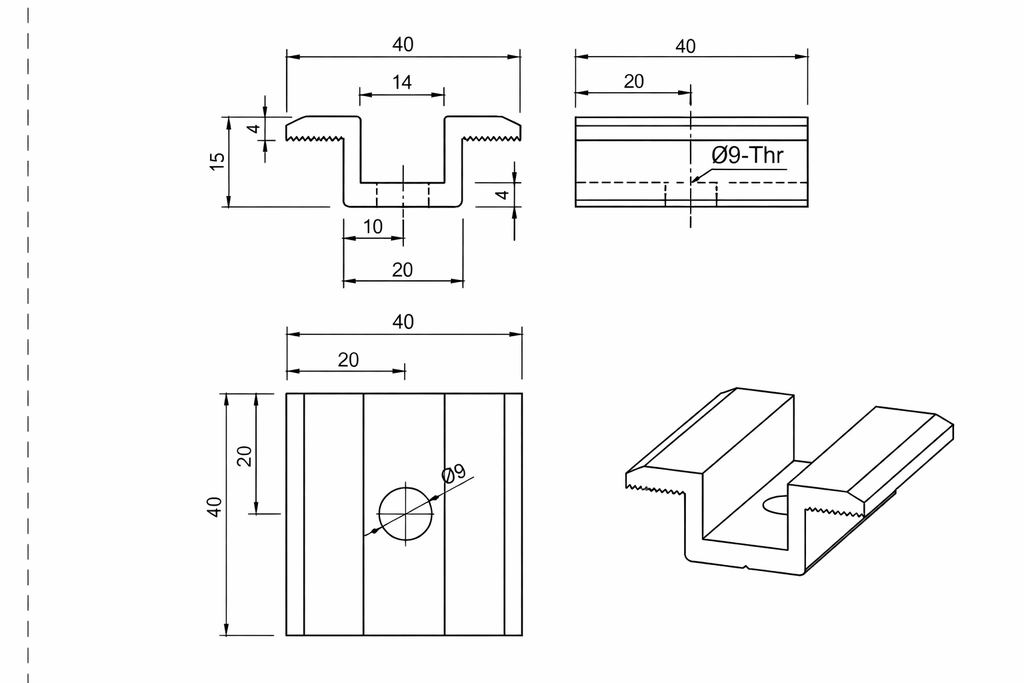

1. Thông số kích thước kỹ thuật

• Chiều rộng tổng thể (40mm): Kẹp có bề ngang 40mm, tạo diện tích tiếp xúc lớn để giữ chắc khung nhôm của cả hai tấm pin.

• Chiều cao kẹp (15mm): Đây là độ cao phần ngàm.

• Kích thước rãnh giữa (20mm): Khoảng trống ở giữa hai tấm pin sau khi lắp kẹp sẽ là khoảng 20mm.

• Lỗ bắt bu lông (Ø9): Lỗ khoan có đường kính 9mm, thiết kế chuyên dụng cho bu lông M8 (thường là inox 304).

2. Đặc điểm cấu tạo

• Thiết kế răng cưa: Ở hai mặt dưới của ngàm (phần tiếp xúc trực tiếp với khung pin) có các rãnh răng cưa. Tác dụng của nó là tăng ma sát, giúp kẹp bám chặt vào khung nhôm, chống trượt dọc khi tấm pin giãn nở nhiệt hoặc có gió lớn.

• Vật liệu: Thường được sản xuất từ nhôm hợp kim AL6005-T5, có độ cứng cao và được mạ Anodized chống ăn mòn, oxy hóa trong môi trường ngoài trời.

• Độ dày thành nhôm (4mm): Độ dày này đảm bảo kẹp không bị biến dạng hay cong vênh khi siết bu lông với lực mạnh.

3. Vai trò trong hệ thống

• Tiết kiệm không gian: Chỉ cần 1 bộ kẹp giữa là có thể cố định được góc của 2 tấm pin, giúp tối ưu diện tích mái.

• Tạo khe hở kỹ thuật: Khoảng hở 20mm giữa hai tấm pin giúp thông gió, tản nhiệt tốt hơn cho tấm pin và cho phép khung nhôm giãn nở mà không gây áp lực lên nhau.
