Kẹp Biên Loại 30mm

1. Cấu tạo bộ kẹp hoàn chỉnh

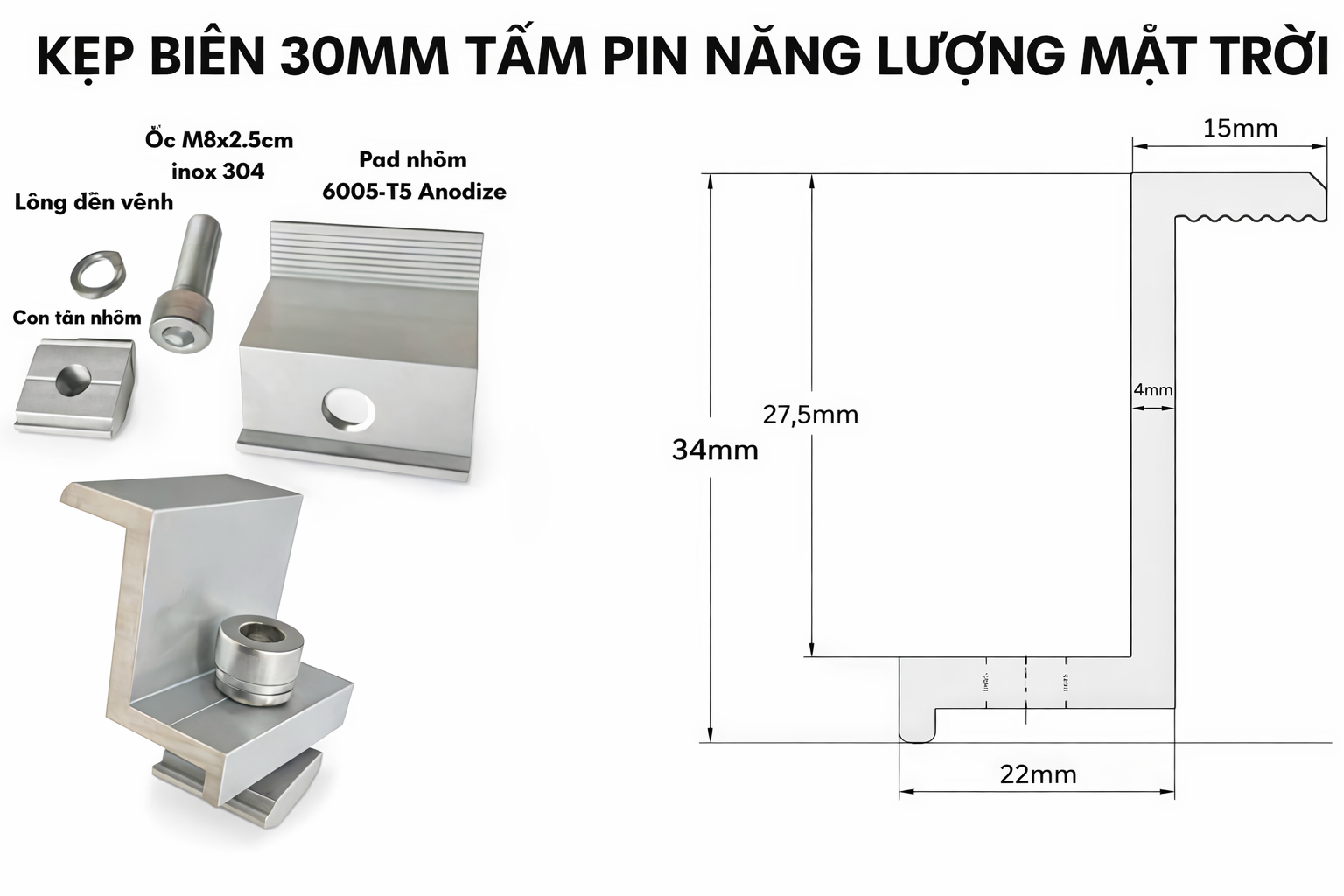

Một bộ kẹp biên thường bao gồm 4 thành phần chính (như ảnh bên trái):

• Pad nhôm (Thân kẹp): Dạng chữ Z, dùng để ép chặt mép tấm pin.

• Ốc M8x25mm: Bằng Inox 304, chống gỉ sét, chịu được môi trường mưa nắng khắc nghiệt.

• Con tán nhôm (T-Nut): Dùng để trượt vào rãnh của thanh Rail nhôm.

• Lông đền vênh: Giúp chống tự tháo cho ốc vít khi có rung lắc hoặc gió lớn.

2. Thông số kỹ thuật chi tiết (Theo bản vẽ bên phải)

• Chiều cao kẹp (30mm): Đây là thông số quan trọng nhất. Nó dùng cho loại pin có độ dày khung nhôm đúng 30mm. (Nếu pin dày 35mm hay 40mm, bạn phải dùng loại kẹp tương ứng).

• Chất liệu: Nhôm hợp kim cao cấp 6005-T5, bề mặt được xử lý Anodized (mạ bạc) giúp bề mặt cứng cáp, không bị oxy hóa và tăng tính thẩm mỹ.

• Kích thước bản kẹp:

  • Phần ngàm ép xuống pin: 15mm (có răng cưa để tăng độ bám).

  • Phần chân trượt vào ray: 22mm.

  • Độ dày thân nhôm: 4mm (đảm bảo độ cứng, không bị biến dạng khi siết ốc).

3. Ưu điểm nổi bật

• Thiết kế răng cưa: Phần ngàm tiếp xúc với tấm pin có các đường răng cưa nhỏ, giúp "ngoạm" chặt vào khung pin, chống trượt dọc khi mái có độ dốc lớn.

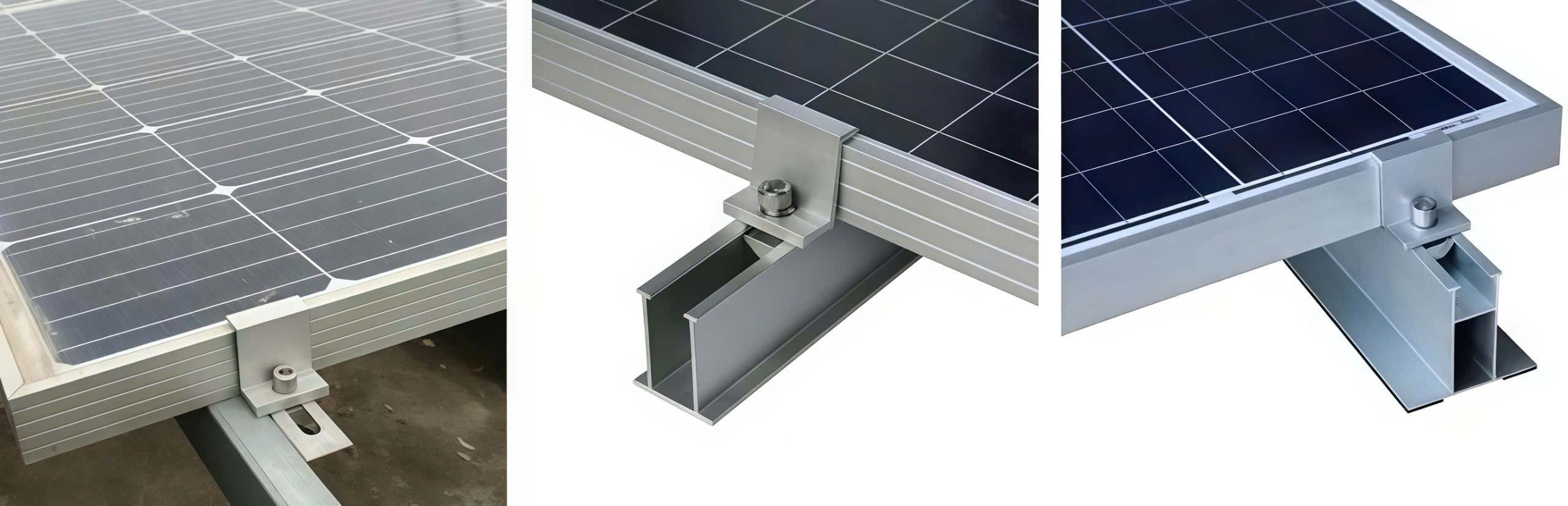

• Thi công nhanh: Nhờ con tán nhôm đặc thù, thợ chỉ cần đặt kẹp vào rãnh Rail và siết ốc từ phía trên, không cần phải luồn từ đầu thanh ray.

• Độ bền: Vật liệu nhôm và inox giúp hệ thống có tuổi thọ đồng bộ với tấm pin (trên 20 năm).

4. Lưu ý khi lắp đặt

• Kiểm tra độ dày pin: Hãy chắc chắn khung tấm pin của bạn là loại 30mm. Nếu dùng kẹp 30mm cho pin 35mm, kẹp sẽ bị vênh và không chắc chắn.

• Lực siết: Nên siết vừa tay hoặc dùng máy bắn vít có chỉnh lực để tránh làm móp khung nhôm của tấm pin hoặc cháy ren ốc.
