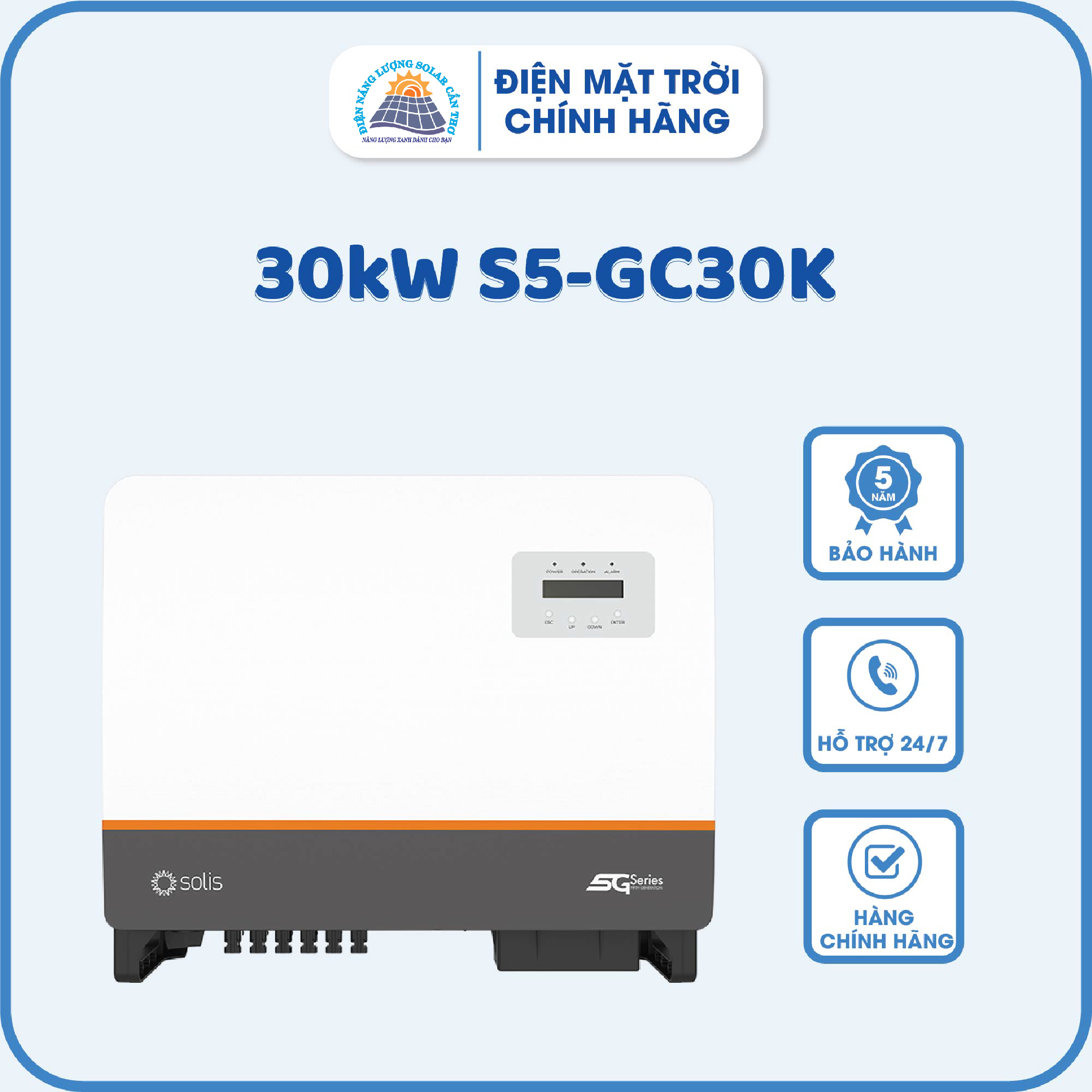

Biến tần năng lượng mặt trời 3 pha 30kW S5-GC30K
Biến tần năng lượng mặt trời S5-GC30K
* Dòng biến tần Solis S5-GC(25-50)K
☼ Mô tả đặc trưng :
• Loại biến tần chuỗi 3 pha, nhỏ gọn, cấu hình linh động, dễ dàng lắp đặt và bảo trì
• Trang bị 3 MPPT hỗ trợ thiết kế hệ thống đa hướng, hiệu suất tối đa 98,5%
• Phạm vi điện áp rộng, điện áp khởi động thấp, dòng điện từng chuỗi lên đến 16A
• Tỷ lệ DC/AC > 150%, THDi <3%, độ méo sóng hài thấp so với lưới điện
• Hỗ trợ truy cập dây nhôm, giúp giảm chi phí
• Hỗ trợ kiểm soát công suất của hệ thống
• Hỗ trợ các mô đun công suất cao, giảm chi phí lắp đặt
• Kết nối WIFI/GPRS, giám sát và kiểm soát thông tin thời gian thực, đi dây ít hơn
• Bảo vệ AFCI tích hợp, tránh rủi ro hỏa hoạn
• Giám sát chuỗi thông minh, quét đoán đường cong I-V thông minh
• Quạt làm mát dự phòng thông minh
• Chức năng khôi phục PID ban đêm, tăng năng suất tổng thể của hệ thống (tùy chọn)
• Quét để đăng ký trên SolisCloud, hỗ trợ nâng cấp và điều khiển từ xa
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn lưới điện và an toàn EMC
• IEC/EN 62109-1/ -2, IEC/EN 61000-6-1/ -2/ -3/ -4
• Thương hiệu SOLIS ( xuất xứ Trung Quốc )
☼ Ứng dụng :
• Phù hợp các dự án điện mặt trời áp mái nhỏ cho nhà ở và thương mại, giá rẻ
• • Đáp ứng nhu cầu dùng điện trong nhà bạn, giảm lệ thuộc sử dụng điện lưới
☼ Bộ sản phẩm bao gồm :
• Bộ biến tần + Sách hướng dẫn sử dụng
• Vít chéo, vít lục giác, đầu nối cáp DC, RJ45
• Tấm ốp lưng, nắp che cự nối AC
Mô tả Biến tần năng lượng mặt trời S5-GC30K
- Đầu vào DC :
* Công suất đầu vào tối đa đề xuất : 45kW
* Điện áp đầu vào tối đa : 1100V
* Điện áp định mức : 600V
* Điện áp khởi động : 180V
* Dải điện áp MPPT : 200V ~ 1000V
* Dòng điện đầu vào tối đa : 32A / 32A / 32A
* Dòng điện ngắn mạch tối đa : 40A / 40A / 40A
* Số lượng MPPT/số chuỗi đầu vào tối đa : 3/6
- Đầu ra AC :
* Công suất đầu ra định mức : 30kW
* Công suất biểu kiến đầu ra tối đa : 33kVA
* Pha vận hành : 3/N/PE
* Điện áp lưới định mức 220V / 380V ; 230V / 400V
* Tần số lưới định mức 50Hz / 60Hz
* Dòng điện đầu ra lưới điện định mức : 45.6A / 43.3A
* Dòng điện đầu ra tối đa : 50.2A
* Hệ số công suất : >0.99 ( -0.8 đến +0.8 )
* Tổng độ méo sóng hài : < 3%
- Hiệu suất MPPT tối đa : 98.5%
- Bảo vệ tích hợp :
* Bảo vệ ngược cực DC, giám sát lưới điện
* Bảo vệ quá dòng đầu ra, bảo vệ ngắn mạch
* Bảo vệ nhiệt độ, bảo vệ chống tách đảo
* Chống sét lan truyền DC/AC Type II
* Giám sát chuỗi và quét đường cong I/V
* Tích hợp AFCI bảo vệ mạch hồ quang DC
* Tích hợp cầu dao DC và chức năng chống PID (tùy chọn)
- Thông số chung :
* Cấu trúc liên kết : Cấu trúc liên kết : không biến áp
* Biên nhiệt hoạt động : -25 ~ 60ºC
* Cách thức làm mát : Quạt làm mát dự phòng thông minh
* Bảo vệ chống xâm nhập : IP66
* Độ cao tối đa cho phép để hoạt động : 4000m
* Kích thước biến tần : 629 x 647 x 252 (mm)
* Trọng lượng : 37 kg
- Kết nối đặc trưng : Đầu nối MC4 ( kết nối DC ), Thiết bị đầu cuối OT ( kết nối AC )
Mặt dưới biến tần S5-GC30K
Mô tả biến tần S5-GC30K
Sơ đồ đấu nối S5-GC30K
Thông số kỹ thuật S5-GC30K
